Bombas de Indução Magnética
As Bombas centrífugas de indução magnética IWAKI apresentam um excelente desempenho e elevada durabilidade.
A sua resistência à maior parte dos produtos químicos tornam a sua aplicação um êxito garantido em todas as áreas industriais.

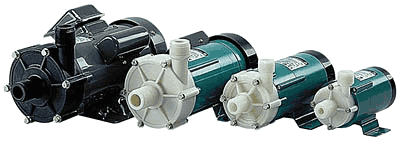

Série MD
A Série MD pode ser utilizada em inúmeras aplicações. Devido à construção monobloco o perigo de fugas ou deterioração pela corrosão é inexistente. O seu formato compacto torna-as especialmente indicadas para incorporação em máquinas.
Modelos especiais para maiores necessidades de pressão (MD-Z) ou maiores necessidades de caudal (MD-X). Disponível na versão mangueira ou rosca.
A Série MD compreende cerca de 30 modelos, e apresenta-se como sendo a série mais pequena de toda a gama de bombas IWAKI.
Especificações:
-
Material principal da Turbina, Corpo da Bomba e Cápsula Magnética: GFRPP, CFRPP, Alumina Ceranic (Óxido de Alumínio), PTFE.
| Modelo |
Capacidade Máxima (L/min) |
Altura Máxima (m) |
Consumo Motor (W) |
| MD-6 |
8 |
1 |
22 |
| MD-6Z |
5,5 |
2,1 |
24 |
| MD-10 |
11 |
1,5 |
35 |
| MD-15R(M)-N |
16 |
2,4 |
26 |
| MD-20R(M)-N |
27 |
3,1 |
40 |
| MD-20RX(M)-N |
46 |
1,8 |
40 |
| MD-20RZ(M)-N |
10 |
4,9 |
40 |
| MD-30R(M)-N |
32 |
38 |
60 |
| MD-30RX(M)-N |
62 |
2,9 |
70 |
| MD-30RZ(M)-N |
15 |
8 |
70 |
| MD-40RX(M)-N |
75 |
3,3 |
85 |
| MD-40R(M) |
45 |
4,6 |
90 |
| MD-55R(M) |
60 |
5,6 |
130 |
| MD-55R-5(M) |
70 |
8,2 |
170 |
| MD-70R(M) |
86 |
6,7 |
265 |
| MD-70RZ(M) |
40 |
14,3 |
265 |
| MD-100R(M) |
120 |
8,6 |
245 |
| MD-100R-5(M) |
135 |
11,7 |
365 |

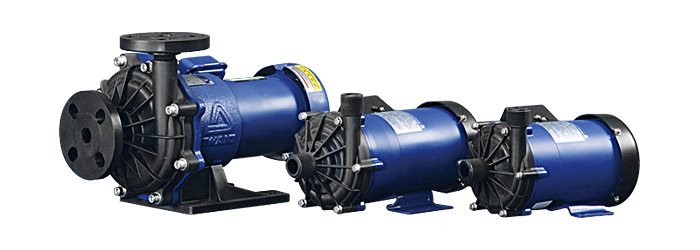

Série MX(-F)
Descendentes da Série MDH(-F), as bombas da Série MX(-F) foram concebidas tendo em vista a optimização e melhoramento para situações de funcionamento mais severas. As bombas MX são especialmente indicadas para processos produtivos tais como: processos de filtração, pulverização, transferência e recirculação de banhos na indústria de tratamento de superfícies.
Especificações:
-
Material principal da Turbina, Corpo da Bomba e Cápsula Magnética: ETFE, GFRPP, CFRETFE, PFA, SiC.
| Modelo |
Turbina |
Capacidade Máxima (L/min) |
Capacidade Standard (L/min - m) |
Consumo Motor (W) |
| MX-70M |
- |
90 |
50 - 5,4 |
0,15 |
| MX-100M |
- |
110 |
70 - 6 |
0,26 |
| MX-250 |
5 |
150 |
50 - 14 |
0,37 |
| MX-251 |
5 |
150 |
80 - 19 |
0,75 |
| MX-400 |
5 |
280 |
100 - 10,5 |
0,37 |
| MX-401 |
5 |
320 |
150 - 14,5 |
0,75 |
| MX-402 |
5 |
450 |
200 - 20 |
1,5 |
| MX-402H |
5 |
160 |
100 - 30 |
1,5 |
| MX-403 |
5 |
500 |
250 - 23 |
2,2 |
| MX-403H |
5 |
300 |
100 - 300 |
2,2 |
| MX-F100 |
Y |
110 |
70 - 4,8 |
0,26 |
| MX-F250 |
T |
150 |
50 - 11,7 |
0,37 |
| MX-F250 |
V |
140 |
50 - 9,1 |
0,37 |
| MX-F250 |
W |
130 |
50 - 6,4 |
0,37 |
| MX-F251 |
T |
150 |
80 - 15,7 |
0,75 |
| MX-F251 |
V |
150 |
80 - 12,2 |
0,75 |
| MX-F251 |
W |
120 |
80 - 9 |
0,75 |
| MX-F400 |
T |
250 |
100 - 10,1 |
0,37 |
| MX-F400 |
V |
230 |
100 - 8,1 |
0,37 |
| MX-F400 |
W |
210 |
100 - 5,5 |
0,37 |
| MX-F401 |
T |
270 |
150 - 12,8 |
0,75 |
| MX-F401 |
V |
260 |
150 - 10,8 |
0,75 |
| MX-F401 |
W |
230 |
150 - 8,1 |
0,75 |
| MX-F402 |
T |
440 |
200 - 18,3 |
1,5 |
| MX-F402 |
V |
430 |
200 - 16 |
1,5 |
| MX-F402 |
W |
400 |
200 - 12,5 |
1,5 |
| MX-F403 |
T |
510 |
250 - 22,8 |
2,2 |
| MX-F403 |
V |
500 |
250 - 19,4 |
2,2 |
| MX-F403 |
W |
480 |
250 - 15,3 |
2,2 |

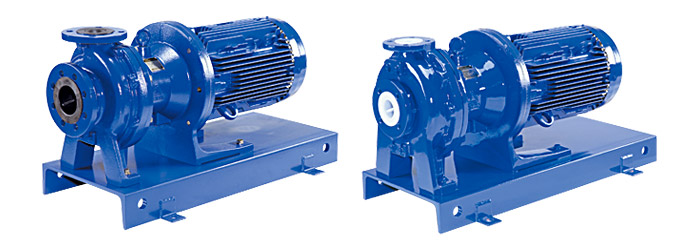

Série MDM
A Série MDM vem substituir a antiga Série MDF-M e os modelos de maior capacidade da Série MDF-L (MDF-L505/507/657/6510/6515). É uma série de bombas compactas, de elevada eficiência, adequadas ao processamento de químicos.
Os componentes da bomba que estão em contacto com o fluido podem ser um de três tipos de polímeros fluorados, ETFE, PFA ou PVDF. A utilização, por exemplo, de PFA torna possível o funcionamento destas bombas com químicos de alta pureza, uma vez que é assegurada a não contaminação do fluido por parte das peças que compõem o interior da bomba.
Estas bombas podem ainda, funcionar até cerca de uma hora em seco, uma vez que são dotadas do “Pin-point - non contact system”. As características estruturais desta série permitem que estas sejam desmontadas (tampa traseira) sem que seja necessário desmontar a tubagem para inspeccionar ou substituir componentes do interior da bomba.
A superfície do rolamento é feita de material altamente resistente à corrosão como o Carbono de Alta Densidade, Alumina Ceramic (Óxido de alumínio) de alta pureza e SiC (Carboneto de Sílicio).
O tipo de aplicação desta Série MDM abrange um largo leque de processos químicos tanto ácidos como alcalinos, bem como o manuseamento de químicos de alta pureza na indústria de semicondutores.
Especificações:
- Temp. Líquido: -20ºC a 150 ºC
- Material principal da Turbina, Corpo da Bomba e Cápsula Magnética: CFRETFE, PFA.
| Modelo |
Conexões (sucçãoxdescarga) |
Turbina |
Altura Manométrica (m) |
Capacidade (L/min) |
Potência (kW; 2P) |
| MDM25-1 |
40 x 25 |
165 |
36,0 |
100 |
1.5 ou 2.2 |
| 160 |
34,0 |
| 150 |
29,5 |
| 140 |
25,5 |
| 130 |
21,0 |
| MDM25-2 |
40 x 25 |
195 |
51,5 |
100 |
4.0, 5.5 ou 7.5 |
| 190 |
49,0 |
| 180 |
44,5 |
| 170 |
39,0 |
| 160 |
34,5 |
| MDM32-1 |
50 x 32 |
165 |
35,0 |
208 |
4.0, 5.5 ou 7.5 |
| 160 |
32,5 |
| 150 |
29,5 |
| 140 |
25,5 |
| 130 |
21,5 |
| 120 |
17,5 |
| MDM40-1 |
65 x 40 |
165 |
33,0 |
417 |
4.0, 5.5 ou 7.5 |
| 160 |
32,5 |
| 150 |
28,0 |
| 140 |
23,5 |
| 130 |
18,0 |
| 120 |
15,0 |
| 110 |
11,0 |
| MDM50-1 |
80 x 50 |
165 |
39,0 |
833 |
5.5, 7.5 ou 11 |
| 160 |
35,5 |
| 150 |
31,0 |
| 140 |
25,0 |
| 130 |
21,0 |
| 120 |
17,0 |
| 110 |
13,5 |

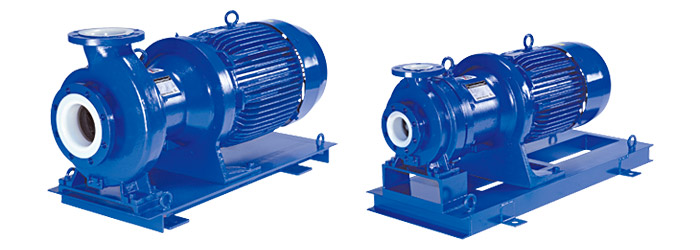

Série MDE
É a série de bombas IWAKI de maior capacidade apresentando modelos capazes de atingir alturas manométricas na ordem dos 55 m e caudais máximos de 4,0 m3/min. Estas bombas foram concebidas para trabalhar sob as mais diversas (e adversas) condições de funcionamento.
As partes da bomba que estão em contacto com o fluido são polímeros fluorados e de cerâmica fina. Estes materiais permitem o manuseamento de, praticamente, todo o tipo de soluções químicas. Por exemplo, as bombas em PFA, são capazes de trabalhar com líquidos de elevada pureza a altas temperaturas (máx. 120ºC).
As características estruturais desta série permitem que estas sejam desmontadas (tampa traseira) sem que seja necessário desmontar a tubagem para inspeccionar ou substituir componentes do interior da bomba, e uma vez que a estrutura exterior que envolve a bomba é feita em ferro fundido dúctil (FCD) estas apresentam uma elevada durabilidade face ás condições de funcionamento exteriores, podendo ser utilizadas nas grandes indústrias petroquímicas.
Especificações:
- Temp. Líquido: 0ºC a 100 ºC
- Material principal da Turbina, Corpo da Bomba e Cápsula Magnética: ETFE.
| Modelo |
Conexões (sucçãoxdescarga) |
Altura Manométrica (m) |
Capacidade (L/min) |
| MDE32-160 |
50 x 32 |
42,0 |
208 |
| MDE32-200 |
50 x 32 |
55,0 |
208 |
| MDE40-160 |
65 x 40 |
41,5 |
417 |
| MDE40-200 |
65 x 40 |
56,0 |
417 |
| MDE50-160 |
80 x 50 |
38,5 |
833 |
| MDE50-200 |
80 x 50 |
53,0 |
833 |
| MDE65-160 |
100 x 65 |
38,0 |
1670 |
| MDE125-250 |
150 x 125 |
22,5 |
2400 |
BOMBAS AUTO-FERRANTES

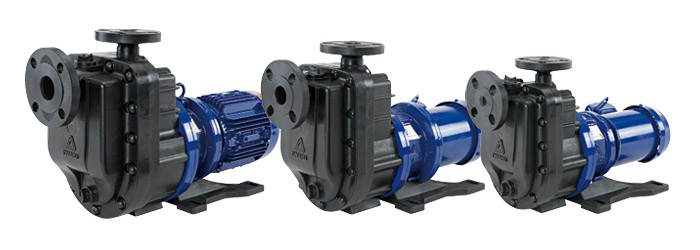

Série SMX(-F)
A bomba SMX é uma bomba de inducção magnética auto-ferrante contruida com plásticos reforçados. A sua estrutura auto-radiante (patente pendente) melhora a sua resistência ao funcionamento em seco, cavitação e fecho na descarga/saída. A utilização de motores standard permite uma gama de aplicações mais vasta. De fácil manutenção. A bomba pode sser desmontada sem que se tenha de remover o motor. Possui um número mínimo de peças para Manutenção mais fácil.
Especificações:
- Temp. Líquido: 0ºC a 80 ºC
- Material principal da Turbina, Corpo da Bomba e Cápsula Magnética: GFRPP Alumina Ceramic (Óxido de alumínio), CFRETFE, Carbono de Alta Densidade, SiC.
| Modelo |
Conexões (sucçãoxdescarga) |
Altura Manométrica (m) |
Capacidade (L/min) |
| SMX-220 V |
25 x 25 |
13,0 |
90 |
| SMX-221 T |
25 x 25 |
18,0 |
160 |
| SMX-221 V |
25 x 25 |
13,0 |
140 |
| SMX-222 T |
25 x 25 |
18,0 |
160 |
| SMX-441 T |
40 x 40 |
17,0 |
190 |
| SMX-442 T |
40 x 40 |
17,0 |
280 |
| SMX-542 V |
50 X 40 |
23,0 |
230 |
| SMX-543 T |
50 X 40 |
25,5 |
440 |
| SMX-543 V |
50 X 40 |
23,0 |
410 |
| SMX-545 T |
50 X 40 |
25,5 |
440 |
| SMX-545 V |
50 X 40 |
23,0 |
410 |
| SMX-F220 V |
25 x 25 |
12,5 |
90 |
| SMX-F221 T |
25 x 25 |
18,0 |
155 |
| SMX-F221 V |
25 x 25 |
12,5 |
130 |
| SMX-F222 T |
25 x 25 |
18,0 |
155 |
| SMX-F441 T |
40 x 40 |
16,0 |
190 |
| SMX-F442 T |
40 x 40 |
16,0 |
280 |
| SMX-F542 T |
50 x 40 |
24,0 |
230 |
| SMX-F543 T |
50 x 40 |
24,0 |
440 |
| SMX-F543 V |
50 x 40 |
22,0 |
410 |
| SMX-F545 T |
50 x 40 |
24,0 |
440 |
| SMX-F545 V |
50 x 40 |
22,0 |
410 |
Série KB
As bombas de fole Série KB, são bombas de alimentação para produtos químicos caracterizadas por uma estrutura simples e baixo custo.
Apresentam ainda uma elevada fiabilidade uma vez que durante o seu funcionamento não ficam resíduos de líquido dentro da bomba.
Esta série é apropriada para inúmeras aplicações tais como unidades de alimentação com produtos químicos, equipamentos de processamento na Indústria Alimentar, equipamentos de análise e laboratório e também em equipamentos de revelação fotográfica (minilabs).
| Tipo |
Modelo |
Capacidade Máxima (mL/min) |
Nº de Impulsos por minuto (IPM) |
Pressão Máxima MPa (kgf/cm2) |
Potência (W) |
| Simplex |
KB-3X |
1450 |
110 |
0.03 (0.3) |
3.2 |
| KB-4N |
2300 |
40 |
0.03 (0.3) |
25 |
| Duplex |
2KB-3X |
1450 x 2 |
110 |
0.03 (0.3) |
3.2 |
| Tipo |
Modelo |
Capacidade Máxima (mL/min) |
Nº de Impulsos por minuto (IPM) |
Pressão Máxima MPa (kgf/cm2) |
Potência (W) |
| Simplex |
KBA-1Z |
29 |
10 |
0.04 (0.4) |
3.5 |
| KBA-2Z |
62 |
10 |
0.04 (0.4) |
3.5 |
| KBA-3Z |
119 |
10 |
0.03 (0.3) |
3.5 |
| KBA-3Y |
146 |
12.5 |
0.02 (0.2) |
3.5 |
| KBA-3X |
232 |
20 |
0.01 (0.1) |
3.5 |
| KBA-3V |
300 |
30 |
0.01 (0.1) |
4.5 |
| Duplex |
2KBA-1Z |
29 x 2 |
10 |
0.03 (0.3) |
3.5 |
| 2KBA-2Z |
62 x 2 |
10 |
0.03 (0.3) |
3.5 |
| 2KBA-3Z |
119 x 2 |
10 |
0.02 (0.2) |
3.5 |
| 2KBA-3Y |
146 x 2 |
12.5 |
0.01 (0.1) |
3.5 |
| 2KBA-3X |
232 x 2 |
20 |
0.01 (0.1) |
4.5 |
| 2KBA-3V |
300 x 2 |
30 |
0.01 (0.1) |
4.5 |
| Triplex |
3KBA-1Z |
30 x 3 |
10 |
0.02 (0.2) |
3.5 |
| 3KBA-2Z |
64 x 3 |
10 |
0.02 (0.2) |
3.5 |
| 3KBA-3Z |
119 x 3 |
10 |
0.02 (0.2) |
3.5 |
| 3KBA-3Y |
149 x 3 |
12.5 |
0.01 (0.1) |
3.5 |
| 3KBA-3W |
216 x 3 |
18 |
0.01 (0.1) |
4.5 |
| Tipo |
Modelo |
Capacidade Máxima (mL/min) |
Nº de Impulsos por minuto (IPM) |
Pressão Máxima MPa (kgf/cm2) |
Potência (W) |
| Simplex |
KBR-0Z |
4,1 |
10 |
0.01 (0.1) |
3.5 |
| KBR-0X |
8,2 |
20 |
4.5 |
| KBR-1Z |
17 |
10 |
3.5 |
| KBR-1X |
34 |
20 |
4.5 |
| KBR-2Z |
25 |
10 |
3.5 |
| KBR-2X |
50 |
20 |
4.5 |
| KBR-3Z |
90 |
10 |
3.5 |
| KBR-3X |
180 |
20 |
4.5 |
